Giải thích cấu trúc và linh kiện của máy biến áp loại khô đúc nhựa 1000kVA

Trong hệ thống phân phối điện hiện đại,Máy biến áp loại khô nhựa đúc 1000kVA nổi bật vì sự an toàn, độ tin cậy và thân thiện với môi trường.



Là nhà sản xuất chuyên nghiệp, GNEE chuyên thiết kế và cung cấp-hiệu suất caoMáy biến áp loại khô, bao gồmMáy biến áp loại ba pha-khô-, Máy biến áp điện nhựa đúcvà tùy chỉnhMáy biến áp ba pha trong nhà{0}}cho các ứng dụng công nghiệp và thương mại toàn cầu.



Bài viết này giải thích chi tiết về cấu trúc và các thành phần của mộtMáy biến áp loại khô nhựa đúc 1000kVA, giúp bạn hiểu rõ hơn về thiết kế bên trong của nó và lý do tại sao nó được sử dụng rộng rãi trong các dự án phân phối điện.





Cấu trúc của mộtMáy biến áp loại khô nhựa đúc 1000kVAđược thiết kế để đảm bảo tản nhiệt hiệu quả, cách điện và độ bền cơ học. So với các thiết bị đổ đầy dầu, thiết bị nàymáy biến áp phân phối nhựa đúcáp dụng đóng gói nhựa epoxy, loại bỏ nguy cơ cháy nổ và rò rỉ dầu.

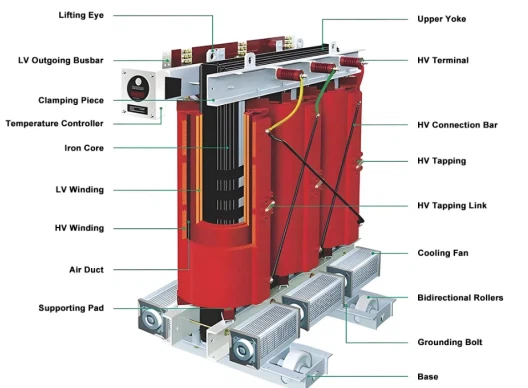

Thiết kế kết cấu cốt lõi của máy biến áp-khô

Khung cấu trúc chính của mộtMáy biến áp loại khôbao gồm:

• Lõi từ (lõi nhiều lớp bằng thép silicon)
• Cuộn dây-điện áp cao (HV)
• Cuộn dây-điện áp thấp (LV)
• Hệ thống cách nhiệt (đúc nhựa epoxy)
• Hệ thống làm mát (không khí tự nhiên hoặc không khí cưỡng bức)
• Vỏ bảo vệ (tùy chọn)



cácmáy biến áp lõi khôsử dụng các tấm thép silicon định hướng dạng hạt cán nguội-chất lượng cao-để giảm tổn thất và tiếng ồn trong lõi. Điều này làm cho nó trở thành mộtMáy biến áp loại khô{0}}tổn thất thấp, lý tưởng cho các ứng dụng-tiết kiệm năng lượng.





Tìm hiểu từng thành phần của mộtmáy biến áp loại khô cuộn dây đúcgiúp người mua đánh giá chất lượng và hiệu quả của sản phẩm.



Lõi máy biến áp trong loại nhựa đúc

Lõi là mạch từ củaMáy biến áp nhựa đúc ba pha-. Nó được làm bằng các lớp thép silicon có độ thấm cao-, được xếp chồng lên nhau để giảm thiểu tổn thất do dòng điện xoáy.



Các tính năng chính:

• Tổn thất không-tải thấp
• Giảm độ ồn
• Độ cứng cơ học mạnh mẽ



Cuộn dây điện áp cao trong máy biến áp điện nhựa đúc

Cuộn dây HV trong mộtmáy biến áp khô loại nhựa đúcthường được làm bằng dây dẫn đồng và được bọc trong nhựa epoxy trong điều kiện chân không.



Thuận lợi:

• Hiệu suất cách nhiệt tuyệt vời
• Chống ẩm và chống bụi
• Độ bền điện môi cao

Cấu trúc này đảm bảo máy biến áp hoạt động an toàn trong môi trường khắc nghiệt như nhà máy, tòa nhà, trạm biến áp.



Cuộn dây điện áp thấp trong máy biến áp loại ba pha-khô{1}}

Cuộn dây LV thường được làm bằng lá đồng hoặc lá nhôm, được thiết kế để xử lý tải dòng điện cao một cách hiệu quả.



Lợi ích bao gồm:

• Khả năng chống đoản mạch mạnh-
• Phân phối dòng điện thống nhất
• Hiệu suất nhiệt nâng cao

Thiết kế này cải thiện độ tin cậy củaMáy biến áp phân phối khôtrong hoạt động liên tục.





Hệ thống cách nhiệt là ưu điểm cốt lõi củamáy biến áp loại nhựa đúc.



Công nghệ đúc nhựa Epoxy

TRONGmáy biến áp nhựa đúc khô, các cuộn dây được đúc chân không-bằng nhựa epoxy, tạo thành một lớp cách điện rắn.



Ưu điểm chính:

• Chống cháy-và tự-dập tắt
• Không phóng điện một phần
• Khả năng chống ô nhiễm môi trường cao

Điều này làm cho máy biến áp trở nên lý tưởng choMáy biến áp ba pha trong nhà{0}}các ứng dụng như bệnh viện, tòa nhà thương mại và trung tâm dữ liệu.

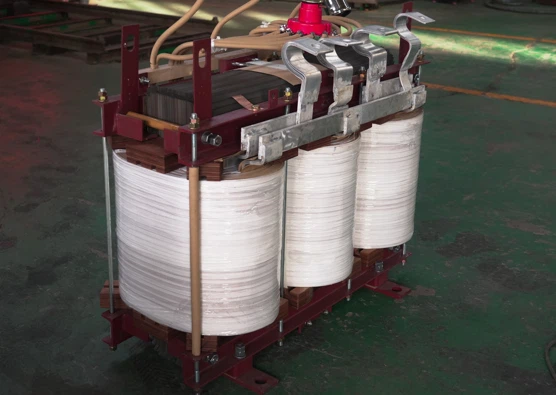

Quá trình đúc cuộn dây máy biến áp





Làm mát là điều cần thiết để duy trì hiệu suất và kéo dài tuổi thọ.



Phương pháp làm mát bằng không khí trong máy biến áp loại-khô

A Máy biến áp loại khô{0}}tổn thất thấpthường sử dụng:

• Làm mát AN (Air Natural)
• Làm mát AF (Air Forced) bằng quạt

cácMáy biến áp loại ba pha-khô-có thể tăng công suất thêm 30–40% khi được trang bị hệ thống làm mát không khí cưỡng bức.



Thuận lợi:

• Không cần bảo dưỡng dầu
• Chi phí vận hành thấp hơn
• Thân thiện với môi trường





Vỏ bảo vệ các bộ phận bên trong của máymáy biến áp phân phối nhựa đúctừ các yếu tố bên ngoài.



Các loại bao vây và cấp độ bảo vệ

Các loại bao vây phổ biến:

• IP20 (bảo vệ trong nhà cơ bản)
• IP23 (chống{1}}nhỏ giọt)
• IP44/IP54 (chống bụi và nước)



Những lợi ích:

• Cải thiện an toàn
• Giảm nguy cơ tiếp xúc ngẫu nhiên
• Thích hợp cho môi trường trong nhà và bán{0}}ngoài trời



Máy biến áp hoàn thiện tại kho





Hiện đạimáy biến áp điện đúc nhựađều được trang bị hệ thống giám sát thông minh.



Hệ thống giám sát nhiệt độ

Các thành phần chính bao gồm:

• Cảm biến nhiệt độ PT100
• Bộ điều khiển nhiệt độ kỹ thuật số
• Chức năng báo động và chuyến đi

Các hệ thống này đảm bảo-giám sát nhiệt độ cuộn dây theo thời gian thực, ngăn chặn hiện tượng quá nhiệt và kéo dài tuổi thọ máy biến áp.





Dưới đây là bảng thông số kỹ thuật điển hình cho mộtMáy biến áp nhựa đúc ba pha 1000kVA{1}}:

tham số	Giá trị
Công suất định mức	1000 kVA
Giai đoạn	Ba{0}}Giai đoạn
Tính thường xuyên	50/60Hz
Điện áp sơ cấp	10kV/11kV
Điện áp thứ cấp	0,4kV
Nhóm vectơ	Dyn11
Phương pháp làm mát	AN/AF
Lớp cách nhiệt	F / H
Lớp bảo vệ	IP20 / IP23 / IP44
Nhiệt độ tăng	Nhỏ hơn hoặc bằng 100K
Độ ồn	Nhỏ hơn hoặc bằng 55 dB
Hiệu quả	Lớn hơn hoặc bằng 98%

Các thông số này chứng tỏ hiệu quả và độ tin cậy cao của mộtMáy biến áp phân phối khô.





cácnhà sản xuất máy biến áp loại khô nhựa đúctập trung vào việc mang lại hiệu suất vượt trội.



Tại sao nên chọn máy biến áp loại-khô?

• Chống cháy và chống cháy nổ-
• Bảo trì-hoạt động miễn phí
• Thân thiện với môi trường-(không gây ô nhiễm dầu)
• Lắp đặt nhỏ gọn và dễ dàng
• Độ bền cơ học cao

Những lợi thế này làm cho nó trở nên lý tưởng cho cơ sở hạ tầng đô thị, các dự án năng lượng tái tạo và các cơ sở công nghiệp.



Tải và vận chuyển máy biến áp tại nhà máy





cácmáy biến áp phân phối nhựa đúcđược sử dụng rộng rãi trong:

• Tòa nhà thương mại
• Bệnh viện và trường học
• Cây công nghiệp
• Hệ thống năng lượng tái tạo (mặt trời/gió)
• Trung tâm dữ liệu và hệ thống tàu điện ngầm

Thiết kế an toàn và đáng tin cậy của nó làm cho nó được ưa thíchMáy biến áp ba pha trong nhà{0}}ở các thành phố hiện đại.





Như đã trải nghiệmnhà sản xuất máy biến áp loại khô nhựa đúc, GNEE cung cấp:

• Dây chuyền sản xuất tiên tiến và kiểm soát chất lượng nghiêm ngặt
• Tùy chỉnh OEM & ODM
• Kinh nghiệm xuất khẩu toàn cầu
• Giao hàng nhanh chóng và hỗ trợ chuyên nghiệp

Chúng tôi cam kết cung cấp-chất lượng caomáy biến áp nhựa đúc khôđáp ứng các tiêu chuẩn quốc tế.





Hiểu biết vềCấu tạo & linh kiện của máy biến áp loại khô đúc nhựa 1000kVAgiúp bạn đưa ra quyết định mua hàng sáng suốt để phân phối điện an toàn và hiệu quả. Từ lõi và cuộn dây đến hệ thống cách nhiệt và làm mát, mọi bộ phận củamáy biến áp loại nhựa đúcđược thiết kế cho hiệu suất và độ bền.

Yêu cầu báo giá



👉Tìm nơi tin cậyMáy biến áp điện nhựa đúcnhà cung cấp? Hãy liên hệ với GNEE ngay hôm nay để nhận được giải pháp tùy chỉnh và báo giá cạnh tranh cho dự án tiếp theo của bạn!



Những lỗi chất lượng thường gặp xảy ra trong quá trình sản xuất 1000kVAmáy biến áp khô loại nhựa đúc?

Các lỗi thường gặp bao gồm vết nứt epoxy, bong bóng, phóng điện cục bộ cao, cuộn dây không đều, lõi lỏng và-tăng nhiệt độ quá cao. Những nguyên nhân này chủ yếu là do quá trình đúc chân không kém, xử lý không đủ hoặc nguyên liệu thô không đủ tiêu chuẩn. Máy biến áp loại khô đúc epoxy của chúng tôi áp dụng phương pháp đúc áp suất chân không để đảm bảo không có vết nứt, độ phóng điện cục bộ thấp và hiệu suất ổn định.



Tại sao một số máy biến áp loại khô 1000kVA có mức tổn hao không tải và độ ồn cao?

Tổn hao và tiếng ồn cao là do tấm thép silicon cấp thấp-, cán màng lõi không đúng cách, kẹp lỏng hoặc độ căng cuộn dây không đều. Chúng tôi sử dụng thép silicon định hướng dạng hạt cán nguội-chất lượng cao-và lắp ráp chính xác để kiểm soát tổn thất và tiếng ồn theo tiêu chuẩn IEC.



Những hư hỏng nào có thể xảy ra trong quá trình vận chuyển máy biến áp loại khô 1000kVA?

Rung và va chạm có thể làm lỏng các ốc vít, dịch chuyển lõi, biến dạng cuộn dây hoặc hư hỏng bề mặt epoxy. Chúng tôi sử dụng cơ sở vận chuyển cố định, đóng gói tổng thể và-kiểm tra trước khi giao hàng để đảm bảo vận chuyển an toàn.



Có thể đặt máy biến áp loại khô nhựa đúc 1000kVA theo chiều ngang trong quá trình vận chuyển không?

Không. Vị trí nằm ngang có thể làm hỏng lớp cách điện của cuộn dây và cấu trúc bên trong. Nó phải được vận chuyển theo chiều dọc với dấu hiệu nâng và thẳng đứng rõ ràng.



Các yêu cầu lắp đặt chính cho máy biến áp loại khô 1000kVA là gì?

Nó cần có nền bê tông bằng phẳng, chắc chắn, đủ không gian thông thoáng, khoảng cách an toàn với tường và rào chắn. Lắp đặt kém sẽ dẫn đến rung, ồn và quá nóng.



Máy biến áp loại khô đúc epoxy 1000kVA có thể lắp đặt trực tiếp ngoài trời được không?

Máy biến áp khô loại nhựa đúc tiêu chuẩn được sử dụng trong nhà. Việc lắp đặt ngoài trời yêu cầu vỏ bọc IP54/IP56 để chống mưa, chống nắng và thông gió.



Tại sao điện trở cách điện giảm sau khi lắp đặt?

Độ ẩm, bụi, độ ẩm cao và bề mặt bẩn là những nguyên nhân chính. Làm sạch và sấy khô thường xuyên có thể khôi phục hiệu suất cách nhiệt.



Mức tăng nhiệt độ bình thường đối với máy biến áp khô loại nhựa đúc 1000kVA là bao nhiêu?

Đối với cách điện Loại F, mức tăng nhiệt độ trung bình của cuộn dây Nhỏ hơn hoặc bằng 100K, nhiệt độ-điểm nóng Nhỏ hơn hoặc bằng 155 độ . Quá tải, thông gió kém và bụi sẽ gây ra nhiệt độ cao bất thường.



Nguyên nhân gây ra tiếng ồn bất thường khi vận hành máy biến áp loại khô 1000kVA?

Lõi lỏng, tải không cân bằng, dao động điện áp, sóng hài, nền không bằng phẳng hoặc lỏng lẻo bên trong sau khi vận chuyển.
