Phương pháp làm mát trong máy biến áp chạy dầu 500 kVA: Giải thích ONAN và ONAF

Khi lựa chọnMáy biến áp dầu 500 kVAONAN vs ONAF, hiểu rõ phương pháp làm mát là điều cần thiết để đảm bảo hiệu suất, độ tin cậy và tuổi thọ.



Tại GNEE Electric, chúng tôi là nhà sản xuất máy biến áp chuyên nghiệp chuyên về máy biến áp ngâm dầu được thiết kế cho nhiều môi trường hoạt động khác nhau, từ sử dụng công nghiệp tiêu chuẩn đến điều kiện nhiệt độ-cực cao.



Hệ thống làm mát ảnh hưởng trực tiếp đến hiệu suất của máy biến áp, công suất tải và độ bền{0}}lâu dài. Trong bài viết này, chúng tôi giải thích sự khác biệt giữa phương pháp làm mát ONAN và ONAF và giúp bạn xác định phương pháp nào là tốt nhất cho dự án của bạn.





TRONGMáy biến áp dầu 500 kVA ONAN vs ONAF, phương pháp làm mát xác định cách tản nhiệt từ lõi máy biến áp và cuộn dây.



ONAN (Dầu tự nhiên Không khí tự nhiên)
Dầu lưu thông tự nhiên và nhiệt được tiêu tán thông qua đối lưu không khí tự nhiên.



ONAF (Dầu tự nhiên không khí cưỡng bức)
Sự lưu thông dầu vẫn diễn ra tự nhiên nhưng quạt bên ngoài được sử dụng để đẩy không khí qua bộ tản nhiệt, nâng cao hiệu quả làm mát.



Cả hai phương pháp đều được sử dụng rộng rãi, nhưng chúng khác nhau đáng kể về hiệu suất và tình huống ứng dụng.





Quá trình làm mát tự nhiên trong máy biến áp ONAN

Trong hệ thống ONAN:

• Nhiệt từ cuộn dây được hấp thụ bởi dầu máy biến áp
• Dầu nóng dâng lên và chảy qua bộ tản nhiệt
• Nhiệt được thải ra không khí xung quanh một cách tự nhiên

Quá trình thụ động này không cần nguồn điện bên ngoài và hoàn toàn dựa vào sự chênh lệch nhiệt độ.



Ưu điểm của làm mát ONAN

• Cấu trúc đơn giản không có bộ phận chuyển động
• Yêu cầu bảo trì thấp hơn
• Hoạt động yên tĩnh
• Độ tin cậy cao

ONAN lý tưởng cho các điều kiện vận hành tiêu chuẩn với tải vừa phải.



Hệ thống quạt và tản nhiệt làm mát máy biến áp





Cơ chế làm mát không khí cưỡng bức trong máy biến áp ONAF

Trong hệ thống ONAF:

• Sự lưu thông dầu vẫn tự nhiên
• Quạt bên ngoài thổi không khí qua bộ tản nhiệt
• Khả năng tản nhiệt được tăng cường đáng kể

Điều này cho phép máy biến áp hoạt động ở mức tải cao hơn mà không bị quá nóng.



Ưu điểm của làm mát ONAF

• Cải thiện tản nhiệt
• Khả năng tải cao hơn (tăng tới 20–30%)
• Hiệu suất tốt hơn ở nhiệt độ môi trường cao

ONAF thường được sử dụng trong các môi trường đòi hỏi phải làm mát bổ sung.

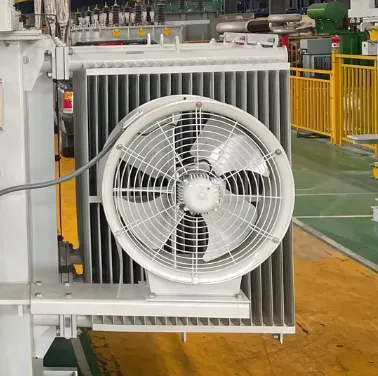

Máy biến áp có quạt làm mát – Hệ thống ONAF lắp trên bộ tản nhiệt





Tính năng	ONAN	ONAF
Loại làm mát	Tự nhiên	Bị ép buộc (người hâm mộ)
Tiêu thụ năng lượng	Không có	Yêu cầu nguồn điện cho quạt
BẢO TRÌ	Thấp	Vừa phải
Độ ồn	Thấp	Cao hơn (tiếng ồn của quạt)
Khả năng chịu tải	Tiêu chuẩn	Cao hơn (tăng 20–30%)
Độ phức tạp của hệ thống	Đơn giản	Phức tạp hơn
Chi phí ban đầu	Thấp hơn	Cao hơn
Độ tin cậy	Rất cao	Cao (phụ thuộc vào hệ thống quạt)





Hiệu quả trong các điều kiện tải khác nhau

VìMáy biến áp dầu 500 kVA ONAN vs ONAF:

• ONAN hoạt động hiệu quả dưới tải định mức
• ONAF duy trì hiệu quả khi quá tải hoặc nhiệt độ cao



Khả năng kiểm soát nhiệt độ

Hệ thống ONAF có thể giảm đáng kể nhiệt độ vận hành, đặc biệt là ở:

• Khí hậu nóng (trên 40 độ)
• Ứng dụng tải cao-liên tục
• Môi trường thông gió kém





Khi nào nên chọn làm mát ONAN

• Ứng dụng công nghiệp tiêu chuẩn
• Môi trường nhiệt độ môi trường vừa phải
• Các dự án yêu cầu bảo trì và chi phí thấp



Khi nào nên chọn làm mát ONAF

• Các vùng có nhiệt độ-cao (Trung Đông, Châu Phi, Đông Nam Á)
• Tải trọng công nghiệp nặng
• Các dự án thường xuyên xảy ra tình trạng quá tải





tham số	Phiên bản ONAN	Phiên bản ONAF
Công suất định mức	500 kVA	500 kVA (lên đến 650 kVA khi có quạt làm mát)
Phương pháp làm mát	ONAN	ONAN / ONAF
Tỷ số điện áp	11kV / 0,4kV	11kV / 0,4kV
Tính thường xuyên	50Hz / 60Hz	50Hz / 60Hz
Nhóm vectơ	Dyn11	Dyn11
Nhiệt độ tăng	Nhỏ hơn hoặc bằng 60K	Hạ dưới cùng tải
Độ ồn	Thấp	Vừa phải
Tiêu thụ điện năng	Không có	Yêu cầu công suất quạt
Tiêu chuẩn	IEC / ANSI / GB	IEC / ANSI / GB





Tại GNEE Electric, chúng tôi cung cấp cả giải pháp làm mát ONAN và ONAF phù hợp với nhu cầu dự án của bạn:

• Thiết kế hệ thống làm mát tùy chỉnhdựa trên môi trường và tải
• Chất liệu-chất lượng cao và quy trình sản xuất tiên tiến
• Kiểm tra nghiêm ngặt về mức tăng nhiệt độ và hiệu suất
• Kinh nghiệm xuất khẩu toàn cầu ở các vùng khí hậu đa dạng
• Giao hàng đáng tin cậy và hỗ trợ kỹ thuật chuyên nghiệp

Chúng tôi giúp khách hàng chọn giải pháp làm mát đáng tin cậy và tiết kiệm-hiệu quả nhất.





Tóm lại,Máy biến áp dầu 500 kVA ONAN vs ONAFmỗi cung cấp lợi thế độc đáo. ONAN mang lại sự đơn giản, độ tin cậy và ít phải bảo trì, trong khi ONAF mang lại hiệu suất làm mát nâng cao cho các ứng dụng-tải cao và-nhiệt độ cao.

Yêu cầu báo giá



Sự lựa chọn đúng đắn phụ thuộc vào điều kiện hoạt động và yêu cầu dự án của bạn. Nếu bạn cần hướng dẫn của chuyên gia, GNEE Electric sẵn sàng trợ giúp.Hãy liên hệ với chúng tôi ngay hôm nay để có giải pháp tùy chỉnh và báo giá cạnh tranh-hãy gửi yêu cầu của bạn ngay bây giờ và đảm bảo hiệu suất máy biến áp tối ưu!
