7 thử nghiệm định kỳ đối với máy biến áp loại khô-bạn nên thực hiện trong quá trình vận hành thử

Apr 30, 2026

Để lại lời nhắn

Mọi máy biến áp phân phối loại{0}}khô đều phải trải qua một bộ quy trình xác địnhkiểm tra định kỳtrước khi nó được kết nối với lưới điện. Những thử nghiệm này, được yêu cầu bởiIEC 60076-1IEC 60076-11, xác minh rằng các đặc tính điện, cơ và cách điện của máy biến áp có đáp ứng các thông số kỹ thuật thiết kế hay không.



Việc bỏ qua hoặc gấp rút thực hiện bảy lần kiểm tra định kỳ máy biến áp loại-khô này có thể dẫn đến:

  • Các lỗi cuộn dây bên trong không được phát hiện dẫn đến hỏng hóc nghiêm trọng
  • Sự cố cách điện dưới điện áp hoạt động
  • Tỷ số điện áp không chính xác gây hư hỏng thiết bị hạ lưu
  • Lão hóa sớm do tổn thất không-tải quá mức



Tìm hiểu thêm về máy biến áp loại khô GNEE-



GNEE thực hiện từng một trong bảy thử nghiệm định kỳ này trên mỗi máy biến áp loại-khô trước khi nó rời khỏi nhà máy của chúng tôi và chúng tôi thực sự khuyên các kỹ sư vận hành nên lặp lại hoặc xác minh các phép đo chính tại chỗ.



7 thử nghiệm định kỳ đối với máy biến áp loại-khô trong quá trình vận hành thử





1. Kiểm tra điện môi - Kiểm tra khả năng chịu điện áp nguồn riêng biệt





cácthử nghiệm thường xuyên điện môiáp dụng một-dạng sóng AC điện áp cao qua mỗi cuộn dây trong khi tất cả các cuộn dây khác, lõi, khung và vỏ được nối đất.



  • Thủ tục kiểm tra:Đặt một điện áp hình sin ở tần số danh định trong 60 giây giữa cuộn dây cần thử nghiệm và tất cả các bộ phận nối đất.
  • Tiêu chí chấp nhận:Cuộc thử nghiệm thành công nếukhông có sự cố, phóng điện hoặc lỗi phóng điện một phầnxảy ra trong suốt ứng dụng 60 giây.
  • Công thức điện áp thử nghiệm:Đối với máy biến áp loại-khô, điện áp thử nghiệm áp dụng thường là 2 × điện áp định mức + 1.000 V, được điều chỉnh theo bảng IEC 60076-3 liên quan để có điện áp cao nhất Um của thiết bị.



Thử nghiệm này xác nhận rằng hệ thống cách điện rắn của máy biến áp - dù là nhựa đúc hay tẩm VPI - đều có thể chịu được quá điện áp nhất thời có thể xảy ra trong quá trình vận hành chuyển mạch hoặc sét đánh.

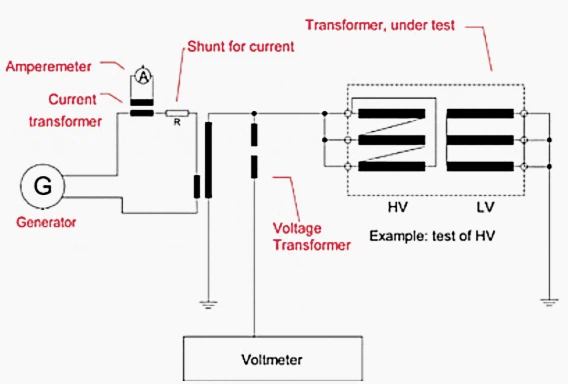

Separate-source voltage withstand test

Thử nghiệm điện môi - Thử nghiệm khả năng chịu điện áp nguồn-riêng biệt



2. Kiểm tra điện áp cảm ứng





cáckiểm tra thường xuyên điện áp cảm ứngđặt máy biến áp vào điện áp định mức gấp đôi nó đặt trên các đầu cực của cuộn dây thứ cấp, trong khi cuộn sơ cấp được để hở.



  • Thời gian thử nghiệm:60 giây ở điện áp thử nghiệm đầy đủ ở tần số gấp đôi định mức.
  • Trình tự đoạn đường nối:Điện áp bắt đầu dưới một-giá trị thử nghiệm đầy đủ, tăng nhanh và ở cuối giảm nhanh xuống dưới một-thứ ba trước khi ngắt kết nối.
  • Yêu cầu tần số:Tần số định mức được áp dụng gấp đôi để tránh bão hòa lõi từ đồng thời tăng gấp đôi điện áp.



Bất kỳ lỗi nào trong quá trình kiểm tra này - chẳng hạn nhưphóng điện một phần, vầng hào quang có thể nghe được hoặc thủng lớp cách điện- cho biết lỗi cách điện nghiêm trọng của cuộn dây cần được sửa chữa trước khi máy biến áp có thể được cấp điện an toàn.

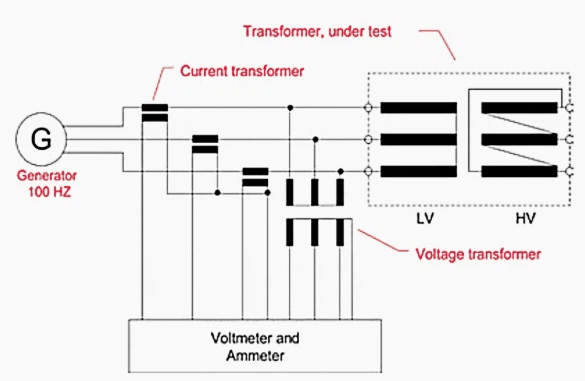

Induced Voltage Test

Kiểm tra điện áp cảm ứng



3. Đo tỷ lệ điện áp và kiểm tra cực tính / kết nối





cáckiểm tra thường xuyên đo tỷ số điện ápđảm bảo rằng máy biến áp sẽ cung cấp điện áp thứ cấp chính xác ở mọi vị trí vòi.

  • Phương pháp:Đo điện thế theo từng pha giữa các đầu nối tương ứng của mỗi cặp cuộn dây.
  • Nhấn vào xác minh bộ thay đổi:Phép đo phải được lặp lại ởtất cả các vị trí thay đổi vòiđể xác nhận rằng mỗi bước tạo ra tỷ lệ điện áp chính xác.
  • Kiểm tra nhóm phân cực và vectơ:Chỉ định nhóm kết nối (ví dụ: Dyn11, Yyn0) phải khớp với dữ liệu trên bảng tên.



Voltage Ratio Measurement And Check Of Polarity / Connections

Đo tỷ số điện áp và kiểm tra cực tính/kết nối



Độ lệch chấp nhận được so với tỷ lệ định mức thường là:

Nhấn vào vị trí Độ lệch tỷ lệ tối đa
Vòi được xếp hạng (chính) ±0.5%
Tất cả các vị trí nhấn khác ±1.0%



Những sai lệch vượt quá những giới hạn này cho thấyvòng dây bị chập, kết nối cuộn dây không chính xác hoặc sai lệch của bộ thay đổi nấc. Tại GNEE, chúng tôi kiểm tra mọi máy biến áp ở mọi cài đặt vòi và ghi lại kết quả vào báo cáo thử nghiệm cuối cùng đi kèm với mỗi lô hàng.



4. Không-Dòng tải và Không-Đo tổn thất tải





Cái nàykiểm tra định kỳ về hiệu suất của máy biến áp loại-khôđo hiệu suất từ ​​tính của lõi bằng cách cấp điện cho cuộn thứ cấp ở điện áp và tần số định mức trong khi cuộn sơ cấp vẫn mở.

  • Thông số đo:Không có-dòng tải (dòng kích thích), không có-tổn hao tải (tổn hao sắt) cũng như giá trị trung bình và RMS của điện áp đặt vào.
  • Dung sai tần số:Tần số kiểm tra không được sai lệch so với định mức quá ± 1%.
  • Hiệu chỉnh sóng hình sin-:Nếu số đọc điện áp trung bình và RMS khác nhau thì tổn hao không-tải đo được phải được hiệu chỉnh về điều kiện sóng hình sin-cho mỗiIEC 60076-1 Phụ lục A.
  • Tính trung bình:Dòng điện không-tải là giá trị trung bình số học của ba giá trị-hiệu dụng trên ampe kế.



No-Load Current And No-Load Loss Measurement

Không-Dòng tải và Không-Đo tổn thất tải



Dòng điện không-tải hoặc tổn thất cao so với mức cơ bản của nhà máy có thể cho thấy:

  • Lớp cách nhiệt cán lõi bị xuống cấp (có thể xảy ra trong quá trình vận chuyển)
  • Độ ẩm xâm nhập vào hệ thống cách nhiệt
  • Lỗi sản xuất trong cụm lõi



Máy biến áp loại khô{0}}của GNEE được thiết kế chotổn thất không tải thấp, đáp ứng hoặc vượt mức hiệu quả được xác định bởi các quy định về năng lượng của khu vực. Phép đo không{1}}tải của mỗi thiết bị đều được ghi lại trong chứng chỉ kiểm tra.



5. Đo điện trở cuộn dây





Phép đo điện trở cuộn dây phải được thực hiện khi cuộn dây ở nhiệt độ môi trường xung quanh mà không có nguồn điện trong thời gian đủ dài để đạt được điều kiện này. Các phép đo phải được thực hiện bằng dòng điện một chiều giữa các cực theo trình tự U{1}}V; V-W; WU.

Nhiệt độ môi trường xung quanh cũng phải được đo. Kết quả này sẽ là giá trị trung bình của ba phép đo được thực hiện bởi các cảm biến nhiệt thích hợp.



5.1 Đo điện trở cuộn dây HV

Phép đo điện trở cuộn dây HV phải được thực hiện bằng cách đo đồng thời điện áp và dòng điện. Vôn kế và ampe kế phải được nối như sau:

  • Các cực của vôn kế phải được kết nối ngoài cáp hiện tại;
  • Dòng điện không được vượt quá 10% dòng điện định mức của cuộn dây;
  • Phép đo phải được thực hiện sau khi điện áp và dòng điện ổn định.
  • Trừ khi có thỏa thuận khác, cuộn dây HV phải được nối ở nấc điều chỉnh chính.



5.2 Đo điện trở cuộn dây LV

Phép đo điện trở cuộn dây LV phải được thực hiện bằng cách đo đồng thời điện áp và dòng điện.

Vôn kế và ampe kế được nối như sau:

  • Các cực của vôn kế phải được nối bên ngoài cáp dòng điện;
  • Dòng điện không được vượt quá 5% dòng điện định mức của cuộn dây;
  • Phép đo phải được thực hiện sau khi điện áp và dòng điện ổn định.





6. Đo ngắn mạch-Trở kháng mạch và tổn hao tải





Việc kiểm tra định kỳ này xác địnhtrở kháng ngắn mạchcủa máy biến áp, một thông số tới hạn để phối hợp các thiết bị bảo vệ và tính toán dòng điện sự cố tiềm ẩn.

  • Thủ tục:Một cuộn dây bị đoản mạch trong khi điện áp được đặt vào cuộn dây kia cho đến khi dòng điện định mức chạy qua.
  • Số đo:Điện áp đầu vào (tỷ lệ với trở kháng), công suất đầu vào (tổn thất tải) và dòng điện được ghi lại.
  • Hiệu chỉnh nhiệt độ:Tổn thất khi tải được hiệu chỉnh về nhiệt độ tham chiếu là 75 độ để so sánh với các giá trị được đảm bảo.



Short-circuit losses measurement connection diagram

Sơ đồ kết nối đo tổn thất ngắn mạch-



Trở kháng đoản mạch đo được thường được biểu thị bằng phần trăm của trở kháng định mức:

Đánh giá công suất máy biến áp Phạm vi trở kháng điển hình (% Z)
Nhỏ hơn hoặc bằng 630 kVA 4.0% – 4.5%
800 – 1.600 kVA 5.0% – 6.0%
Lớn hơn hoặc bằng 2.000 kVA 6.0% – 8.0%



Dung sai trở kháng mỗiIEC 60076-1là ± 10% giá trị khai báo. Độ lệch ngoài dải này có thể cho thấy biến dạng cuộn dây, sự dịch chuyển lõi hoặc hình dạng cuộn dây không chính xác - tất cả những điều này phải được nghiên cứu trước khi cấp điện.



7. Đo phóng điện cục bộ





Tất cả các phương pháp đo PD đều dựa trên việc phát hiện các xung dòng điện PD i(t) tuần hoàn trong các tụ điện được kết nối song song-Ck (tụ ghép) và Ct (điện dung của đối tượng thử nghiệm) thông qua trở kháng đo Zm.



Mạch tương đương cơ bản để đo PD được trình bày trong hình.



Test circuit for measurement without capacitive tap

Mạch thử nghiệm để đo không có điểm điện dung



Ở đâu:

  • Hệ thống PD PDS =
  • Tụ ghép Ck =
  • Điện dung của đối tượng thử nghiệm Ct =
  • Kết nối nguồn điện áp Z =
  • Trở kháng đo Zm =



Trở kháng đo Zm có thể được mắc nối tiếp với tụ điện ghép nối Ck hoặc với điện dung của đối tượng thử nghiệm Ct. Xung dòng điện PD được tạo ra bằng cách truyền điện tích giữa-tụ điện được kết nối song song Ck (tụ điện ghép nối) và Ct (điện dung của đối tượng thử nghiệm).



Các tiêu chuẩn IEC và IEEE hiện tại đều đã thiết lập các quy tắc để đo và đánh giá tín hiệu điện do phóng điện cục bộ cùng với các thông số kỹ thuật về cường độ cho phép. Cách tiếp cận của IEC để xử lý tín hiệu điện được ghi khác với cách tiếp cận của IEEE.



IEC chuyển đổi tín hiệu thành điện tích biểu kiến ​​thường được đo bằng picoculôngbs (pC), trong khi IEEE chuyển đổi tín hiệu thành Điện áp giao thoa vô tuyến (RIV), thường được đo bằng micro volt (µV). Việc sử dụng phương pháp RIV-để phát hiện tín hiệu PD{2}}sẽ bị hủy bỏ, mặc dù tiêu chuẩn IEEE vẫn chưa được phê duyệt chính thức.



Việc phát hiện điện tích biểu kiến ​​trong pC là phương pháp được ưu tiên sử dụng hiện nay trong IEEE Std. C57.113.



Để phát hiện điện tích biểu kiến, cần phải tích hợp các xung dòng điện PD{0}}i(t).



Việc tích hợp các xung dòng điện PD có thể được thực hiện trong miền thời gian (máy hiện sóng kỹ thuật số) hoặc trong miền tần số (bộ lọc thông dải). Hầu hết các hệ thống PD hiện có trên thị trường đều thực hiện "gần như tích hợp" các xung dòng điện PD trong miền tần số bằng cách sử dụng bộ lọc "băng tần rộng" hoặc "băng tần hẹp".



Xung dòng điện PD tuần hoàn – được tạo ra bởi nguồn PD bên ngoài (trong mạch thử nghiệm) hoặc bởi nguồn PD bên trong (trong hệ thống cách điện của máy biến áp) – chỉ có thể được đo ở sứ xuyên của máy biến áp.



Điện dung của ống lót C1, đại diện cho tụ điện ghép Ck, được mắc song song với điện dung Ct (đối tượng thử nghiệm=tổng điện dung của hệ thống cách điện máy biến áp).



Kết luận - Lên lịch kiểm tra vận hành máy biến áp loại khô-của bạn một cách tự tin





cácbảy thử nghiệm định kỳ đối với máy biến áp loại khô{0}}trong quá trình vận hành thửkhông phải là các thủ tục tùy chọn - chúng là các cổng chất lượng cần thiết để xác minh tính toàn vẹn của thiết bị, đảm bảo an toàn nhân sự và bảo vệ danh tiếng cho dự án của bạn. TừThử nghiệm khả năng chịu điện môi và điện áp cảm ứngĐẾNphép đo điện trở cuộn dây và-trở kháng ngắn mạch, mỗi thử nghiệm sẽ tiết lộ các dạng lỗi tiềm ẩn cụ thể trước khi chúng trở thành thảm họa trong vận hành.
