Hành trình của một Kilowatt-Giờ: Từ bước 2000kVA-Xuống dầu-Máy biến áp đã nạp tới ổ cắm văn phòng của bạn

Bạn đã bao giờ dừng lại để xem xét hành trình đáng kinh ngạc mà một kilowatt{0}}giờ điện chỉ cần để cung cấp năng lượng cho máy tính văn phòng, đèn bàn hoặc bộ sạc điện thoại của bạn chưa?



TạiĐiện GNEELà nhà sản xuất hàng đầu được chứng nhận ISO 9001 và nhà cung cấp máy biến áp điện toàn cầu có trụ sở tại Trung Quốc, chúng tôi thiết kế chính thiết bị hỗ trợ hành trình này. Với hơn 18 năm kinh nghiệm sản xuất và hiện diện tại các quốc gia 150+, GNEE biết rằng sức mạnh đáng tin cậy bắt đầu từ sự chuyển đổi đáng tin cậy.

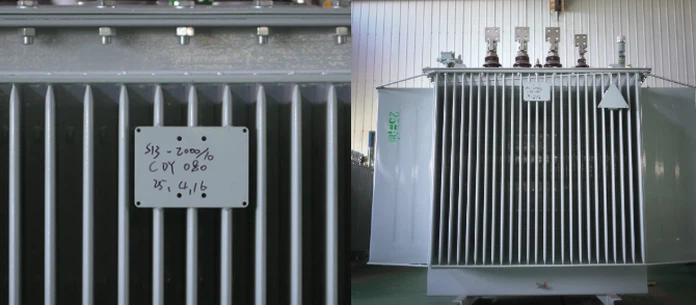

Tại trung tâm của việc phân phối điện đô thị và công nghiệp, Máy biến áp nạp dầu-bậc áp 2000kVAđóng vai trò là con ngựa làm việc thầm lặng-tiếp nhận điện-điện áp cao từ lưới điện và chuyển đổi nó một cách an toàn thành nguồn điện áp thấp-cung cấp cho ổ cắm văn phòng, hệ thống chiếu sáng, hệ thống HVAC và thang máy.



Trong bài viết này, chúng tôi theo dõi toàn bộ hành trình của một kilowatt{0}}giờ, kể từ thời điểm nó đi vàoMáy biến áp nạp dầu-bậc áp 2000kVAđến tận ổ cắm phía sau bàn làm việc của bạn.

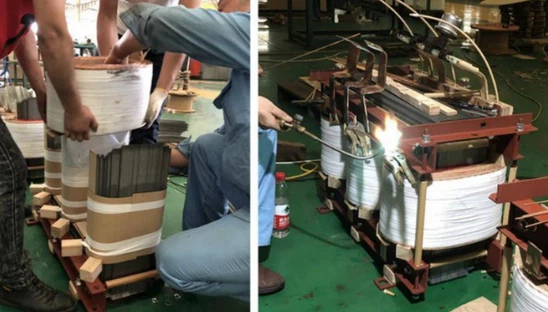

Xưởng nhà máy GNEE





Từ lưới đến trạm biến áp: Nhận Kilowatt-giờ

Rất lâu trước khi bạn bật công tắc, một kilowatt-giờ được tạo ra tại một nhà máy điện-thường cách đó hàng trăm km{2}}và tăng lên mức điện áp rất cao để truyền tải đường dài-hiệu quả. Khi năng lượng này đến được trạm biến áp địa phương, nó đã truyền qua đường dây trên không và cáp ngầm, dần dần được giảm xuống theo từng giai đoạn. cácMáy biến áp nạp dầu-bậc áp 2000kVAthường nằm trong trạm biến áp thứ cấp, phòng điện chính của tòa nhà thương mại hoặc trung tâm phân phối của khu công nghiệp. Ở đây, nó nhận được nguồn điện áp-trung thế đến, thường ở mức 10 kV, 11 kV hoặc 33 kV tùy thuộc vào lưới điện khu vực. Kilôwatt{6}}giờ xuất hiện dưới dạng một phần của dòng điện xoay chiều ba-pha, mang theo năng lượng tiềm năng to lớn cần được chuyển đổi trước khi có thể phục vụ thiết bị văn phòng một cách an toàn.



Tại sao xếp hạng 2000kVA? Phù hợp tải trọng với nhu cầu xây dựng

Định mức 2000 kVA (kilovolt{1}}ampe) là sự lựa chọn có chủ ý cho các tòa nhà văn phòng thương mại từ trung bình-đến-lớn, khu phức hợp mua sắm hoặc xưởng sản xuất có cấu hình phụ tải đa dạng. MỘTMáy biến áp nạp dầu-bậc áp 2000kVAcó thể xử lý đồng thời các tải liên tục từ thiết bị làm lạnh HVAC, phòng máy chủ, hệ thống chiếu sáng chung và vô số ổ cắm-thường có tổng công suất thực là vài trăm kilowatt. Khi máy biến áp có kích thước chính xác, hiệu suất đạt đỉnh ở mức tải 50-75%, phù hợp với nhu cầu văn phòng thông thường vào ban ngày. Điều này ngăn chặn cả việc -tải thiếu lãng phí và tình trạng quá tải nguy hiểm, đảm bảo mỗi kilowatt giờ đầu vào được sử dụng một cách hiệu quả với tổn thất tối thiểu.





Lõi và cuộn dây: Nơi phép thuật xảy ra

Khi kilowatt-giờ của chúng tôi bước vàoMáy biến áp nạp dầu-bậc áp 2000kVA, nó chạy qua cuộn sơ cấp-một dây dẫn bằng đồng hoặc nhôm được quấn chính xác quấn quanh một lõi thép silicon cao cấp-. Thông qua cảm ứng điện từ, điện áp cao được chuyển đổi thành điện áp thứ cấp thấp hơn, thường là 400V (pha-sang-pha) hoặc 230V (pha-sang-trung tính) để phân phối văn phòng. Tỷ số vòng dây giữa cuộn sơ cấp và cuộn thứ cấp xác định hệ số giảm điện áp. Ví dụ: trong máy biến áp 10kV/0,4kV, điện áp giảm theo hệ số 25 trong khi dòng điện tăng tương ứng, bảo toàn hàm lượng năng lượng của kilowatt{15}}giờ trừ đi những tổn thất bên trong nhỏ.



Ngâm trong dầu: Làm mát và cách nhiệt để cung cấp kilowatt{0}}giờ đáng tin cậy

Việc chỉ định "đầy dầu" là rất quan trọng. Lõi và cuộn dây của máy biến áp được ngâm hoàn toàn trong dầu cách điện khoáng chất-cao cấp nhằm phục vụ hai mục đích: nó mang lại khả năng cách điện vượt trội giữa cuộn dây và các bộ phận nối đất, đồng thời truyền nhiệt hiệu quả khỏi các điểm nóng thông qua đối lưu tự nhiên. Khi kilowatt{4}}giờ đi qua cuộn dây, tổn thất điện trở tạo ra nhiệt-thường bằng 1-2% năng lượng đi vào. Dầu hấp thụ nhiệt này, bốc lên, lưu thông qua các bộ tản nhiệt hoặc cánh tản nhiệt làm mát và được làm mát trở lại thùng chứa. Chu trình làm mát ONAN (Oil Natural Air Natural) này đảm bảo rằngMáy biến áp nạp dầu-bậc áp 2000kVAcó thể hoạt động liên tục trong nhiều thập kỷ mà không vượt quá giới hạn nhiệt độ, duy trì tính nguyên vẹn của mỗi kilowatt{0}}giờ.







Mặt thứ cấp: Nơi-giờ đi vào mạng lưới tòa nhà

Sau khi kilowatt-giờ của chúng tôi rời khỏi thiết bị đầu cuối thứ cấp củaMáy biến áp nạp dầu-bậc áp 2000kVAở 400V, nó đi vào thiết bị chuyển mạch điện áp thấp-chính của tòa nhà. Ở đây, cầu dao phân chia nguồn điện thành các mạch cấp điện phục vụ các tầng, khu vực và loại thiết bị khác nhau. kWh-giờ dành cho ổ cắm văn phòng của bạn chảy qua thanh cái, dây cáp và bảng phân phối-mỗi bộ phận được bảo vệ bằng cầu dao và thiết bị dòng điện dư có định mức phù hợp. Trong suốt đường dẫn này, năng lượng duy trì cùng tần số (50 Hz hoặc 60 Hz) và dạng sóng, trong khi điện áp được duy trì trong phạm vi ±5% danh định nhờ các điều chỉnh bộ chuyển đổi vòi{10}bật hoặc tắt mạch{11}}của máy biến áp.



Chặng cuối cùng: Mạch nhánh và ổ cắm văn phòng

Khi kilowatt{0}}giờ phân nhánh thành mạch văn phòng chuyên dụng, nó đi qua bảng phân phối phụ cuối cùng-và truyền dọc theo dây đồng gắn trong tường hoặc ống dẫn trên sàn. Tại bàn làm việc của bạn, năng lượng sẽ đến ổ cắm 230V (hoặc 120V) tiêu chuẩn, sẵn sàng cấp nguồn cho máy tính xách tay, màn hình, máy in và bộ sạc. Toàn bộ hành trình từ các cực thứ cấp của máy biến áp đến ổ cắm có thể chỉ kéo dài vài trăm mét cáp, nhưng chính sự biến đổi điện áp chính xác trước đó trong chuỗi giúp cho việc cung cấp điện an toàn, hiệu quả này có thể thực hiện được. Nếu không hoạt động đúng cáchMáy biến áp nạp dầu-bậc áp 2000kVA, hư hỏng thiết bị, sụt áp và vấp ngã phiền toái sẽ là những mối đe dọa thường trực-làm gián đoạn năng suất văn phòng và rút ngắn tuổi thọ của thiết bị.





Hiểu được các thông số kỹ thuật đằng sau hành trình này là điều cần thiết đối với các kỹ sư, người quản lý dự án và chuyên gia mua sắm khi đánh giá các phương án máy biến áp. Bảng bên dưới trình bày chi tiết các tham số điển hình cho GNEE-được sản xuấtMáy biến áp nạp dầu-bậc áp 2000kVAđược thiết kế cho các ứng dụng thương mại và công nghiệp nhẹ. Tất cả các giá trị đều tuân thủ các tiêu chuẩn IEC 60076 và có sẵn cấu hình tùy chỉnh theo yêu cầu.



tham số	Đặc điểm kỹ thuật điển hình	Bình luận
Công suất định mức	2000 kVA	Hoạt động liên tục ở tải định mức
Điện áp sơ cấp	10 kV / 11 kV / 33 kV (có sẵn loại khác)	Có thể định cấu hình theo khu vực
Điện áp thứ cấp	400V / 230V (Đường dây-đến-Đường dây/Đường dây-Trung tính)	Đầu ra ba{0}}pha bốn{1}}dây
Tính thường xuyên	50 Hz hoặc 60 Hz	Theo tiêu chuẩn lưới điện địa phương
Kết nối quanh co	Dyn11 (Tiêu chuẩn)	Cho phép trung tính đối với tải không cân bằng
Phương pháp làm mát	ONAN (Dầu tự nhiên Không khí tự nhiên)	Bộ tản nhiệt tự làm mát, không có máy bơm
Trở kháng điện áp	6,0% (điển hình)	Hạn chế dòng điện ngắn mạch
Không-Mất tải	Nhỏ hơn hoặc bằng 2,3 kW (xấp xỉ)	Phụ thuộc vào loại vật liệu cốt lõi
Mất tải (ở 75 độ)	Nhỏ hơn hoặc bằng 18,5 kW (xấp xỉ)	Tổn thất cuộn dây đồng, định mức 2000 kVA
Nhiệt độ tăng (Dầu/Gió.)	Tối đa 60K / 65K	Đáp ứng giới hạn IEC
Loại dầu cách điện	Dầu khoáng (IEC 60296)	Không chứa PCB-, có chất ức chế oxy hóa
Tổng trọng lượng	~5.500 – 6.200 kg	Bao gồm lõi, cuộn dây, dầu và bể chứa
Khối lượng dầu	~1.200 – 1.500 Lít	Thay đổi theo thiết kế và số lượng bộ tản nhiệt
Kích thước (LxWxH)	~2400 x 1500 x 2200mm	Gần đúng; có thể được tùy chỉnh
Nhấn vào Thay đổi	Tắt-mạch hoặc Bật-tải (tùy chọn)	±2×2,5% hoặc phạm vi rộng hơn
Tiêu chuẩn áp dụng	IEC 60076, GB 1094, ANSI/IEEE C57.12.00	Xuất khẩu-tuân thủ tiêu chuẩn





Chuyên môn kỹ thuật bảo vệ từng watt

Tại GNEE, chúng tôi hiểu rằngMáy biến áp nạp dầu-bậc áp 2000kVAlà một khoản đầu tư-dài hạn-thường dự kiến ​​sẽ có hiệu quả từ 25 đến 30 năm với mức độ can thiệp tối thiểu. Đó là lý do tại sao mọi máy biến áp rời khỏi nhà máy của chúng tôi đều phải trải qua các cuộc kiểm tra định kỳ nghiêm ngặt (điện trở cuộn dây, tỷ số điện áp, trở kháng, độ bền điện môi) và các cuộc kiểm tra loại tùy chọn theo yêu cầu của bạn. Công nghệ cuộn dây bằng đồng, lõi thép silicon định hướng hạt-và quy trình nạp dầu chân không chính xác-của chúng tôi đảm bảo rằng tổn thất được giữ ở mức tối thiểu, nhờ đó, mỗi kilowatt-giờ bạn phải trả sẽ thực sự đến được ổ cắm văn phòng nhiều hơn. Chúng tôi đưa công nghệ cải tiến kỹ thuật qua hàng thập kỷ vào từng thiết bị, từ thiết kế bộ bảo quản ngăn hơi ẩm xâm nhập đến cấu trúc bể hàn chắc chắn chống ăn mòn và rò rỉ.



Nhà máy và hậu cần toàn cầu-Hỗ trợ trực tiếp

Chọn một GNEEMáy biến áp nạp dầu-bậc áp 2000kVAkhông chỉ có nghĩa là có được phần cứng chất lượng-mà còn có nghĩa là có được một đối tác hỗ trợ dự án của bạn từ phê duyệt bản vẽ kỹ thuật cho đến vận chuyển bằng đường biển và-hướng dẫn vận hành thử sau bán hàng. Chúng tôi thường xuyên vận chuyển-máy biến áp chạy dầu có công suất lên tới 10 MVA tới các thị trường trên khắp Châu Á, Châu Phi, Trung Đông và Nam Mỹ. Nhóm xuất khẩu của chúng tôi quản lý việc đóng gói an toàn có thể đi biển, chứng từ tùy chỉnh và hậu cần giao hàng miễn phí-xả hàng một phần. Để có cùng một kilowatt-giờ truyền tải ổn định trong lưới điện của quốc gia bạn, bạn cần một đối tác máy biến áp coi trọng sự đúng giờ và tuân thủ giống như bạn. 600+ khách hàng toàn cầu hài lòng của chúng tôi minh chứng cho cam kết đó.





Mỗi khi kilowatt{0}}giờ đó hoàn thành hành trình và cung cấp năng lượng cho màn hình, đèn hoặc máy móc trong văn phòng của bạn, nó sẽ phụ thuộc vào một phần cơ sở hạ tầng quan trọng: aMáy biến áp nạp dầu-bậc áp 2000kVAđược thiết kế để đảm bảo độ tin cậy, hiệu quả và tuổi thọ lâu dài. Từ lưới điện cao thế{1}}đến ổ cắm văn phòng của bạn, bước chuyển đổi bên trong máy biến áp này trực tiếp xác định chất lượng điện, độ an toàn và thời gian hoạt động hàng ngày của tòa nhà của bạn.



Tại GNEE Electric, chúng tôi không chỉ sản xuất máy biến áp-mà chúng tôi còn xây dựng xương sống cho mạng lưới phân phối điện của bạn. Cho dù bạn cần một tiêu chuẩnMáy biến áp nạp dầu-bậc áp 2000kVA, tỷ số điện áp tùy chỉnh hoặc giải pháp trạm biến áp hoàn chỉnh, nhóm của chúng tôi sẵn sàng cung cấp báo giá trực tiếp-tại nhà máy trong vòng 24 giờ, kèm theo các bảng dữ liệu chi tiết và tài liệu tham khảo dự án.

Yêu cầu báo giá



Đừng để hành trình kilowatt{0}}giờ tiếp theo của bạn trở thành cơ hội.

Hãy gửi ngay cho chúng tôi yêu cầu của bạn-loại công trình, điện áp sơ cấp và cấu hình tải-và các kỹ sư của chúng tôi sẽ thiết kế cấu hình máy biến áp nạp dầu-tối ưu 2000kVA cho ứng dụng của bạn. Ngoài ra, trong một khoảng thời gian có hạn, hãy yêu cầu tư vấn kỹ thuật miễn phí và-đánh giá bố cục tại chỗ với yêu cầu đầu tiên của bạn.

Hãy liên hệ với GNEE ngay hôm nay và tự tin cung cấp năng lượng cho ổ cắm văn phòng của bạn.
