Tủ điện cao thế KYN61-40.5

Henan GNEE Electric Co., Ltd. là một trong những nhà sản xuất và cung cấp tủ điện cao thế kyn61-40.5 đáng tin cậy nhất ở Trung Quốc. Nếu bạn định mua tủ chuyển mạch điện áp cao kyn61-40.5 tùy chỉnh được sản xuất tại Trung Quốc, vui lòng nhận báo giá từ nhà máy của chúng tôi. Sản phẩm chất lượng và giá cả hợp lý có sẵn.

A tủ điện cao thếlà thiết bị bảo vệ và điều khiển lõi trong các trạm biến áp 35 kV và 40,5 kV. GNEE Electric sản xuất tủ đóng cắt bọc kim loại KYN61-40.5 cho các nhà máy điện, trạm biến áp công nghiệp, lưới điện tiện ích và các dự án năng lượng tái tạo - trực tiếp tại nhà máy, tuân thủ IEC 62271-200 / GB3906, với khả năng tùy chỉnh OEM hoàn toàn cho sơ đồ đường dây đơn của bạn.

Với 18+ năm kinh nghiệm xuất khẩu, chế tạo vỏ điều khiển GNEE Electric, xử lý thanh cái, tích hợp cầu dao chân không và thử nghiệm định kỳ cuối cùng tại một cơ sở. Điều này mang lại cho bạn mộttủ điện cao thếkết hợp hiệu suất của IEC với giá nhà máy cạnh tranh và thời gian thực hiện ngắn.

Thông số kỹ thuật tủ điện đóng cắt KYN61-40.5

Cấu trúc tủ điện bọc kim loại

KYN61-40.5tủ điện bọc kim loạiđược xây dựng trên khung thép cán nguội 2 mm{1}}được bắt vít hoặc hàn, được chia thành bốn ngăn độc lập:

• Khoang ngắt mạch- xe tải ngắt mạch chân không có thể rút ra được (tương thích với VS1 / VD4 / ZN85) có tiếp xúc với đường ray và đất đáng tin cậy.
• Khoang thanh cáiThanh cái bằng đồng mạ - thiếc-có định mức 1250 A~2500 A, được bố trí ở phía trên phía sau với bộ phận hỗ trợ cách nhiệt hoàn toàn.
• Khoang cáp- lối vào/ra phía dưới, tấm giảm áp, tấm lắp CT/VT, lắp thiết bị chống sét.
• Ngăn điện áp thấp-- rơle bảo vệ, đo sáng, khối đầu cuối SCADA, điều khiển bộ sưởi chống ngưng tụ-.

Khóa liên động cơ học được tích hợp sẵn: xe tải cầu dao không thể di chuyển khi đóng cửa; bộ ngắt kết nối không thể được vận hành khi có cầu dao đang hoạt động; Công tắc nối đất chỉ có thể được đóng khi xe tải ở vị trí kiểm tra/cách ly. Điều này đáp ứng yêu cầu "năm{1}}bảo vệ" của IEC để vận hành an toàn.

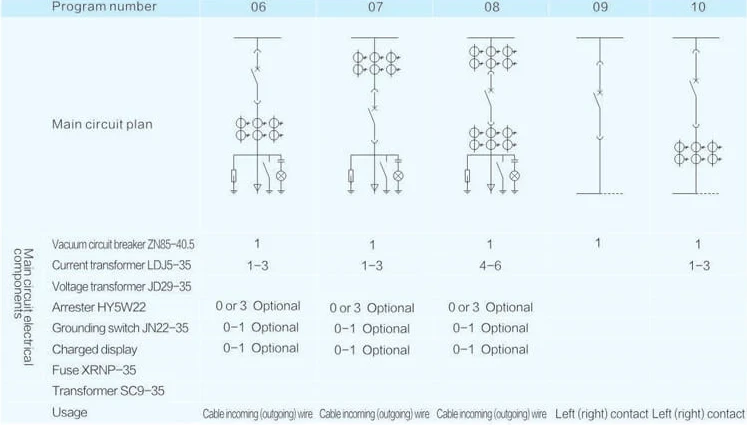

Sơ đồ mạch chính của tủ chuyển mạch

Ứng dụng tủ điện cao thế

Của chúng tôitủ điện cao thếđược sử dụng trong các dự án trạm biến áp và thiết bị đóng cắt trên nhiều thị trường:

• Nhà máy điện & trạm biến áp công nghiệp- tăng cường trình tạo-, bảo vệ nguồn đến và nguồn cấp dữ liệu.
• Mạng lưới phân phối tiện íchBộ cấp nguồn vòng và hướng tâm - 33 kV / 35 kV / 40,5 kV.
• Trang trại năng lượng mặt trời và gió- trạm biến áp thu gom, đầu ra biến tần và bảo vệ máy biến áp.
• Xi măng, thép, khai khoáng và dầu mỏ- môi trường khắc nghiệt có bụi, độ rung và nhiệt độ môi trường cao.

Tiêu chuẩn & Chứng nhận

Mọi KYN61-40.5tủ điện cao thếđược thiết kế, lắp ráp và thử nghiệm theo tiêu chuẩn IEC 62271-200 và GB3906. Các thử nghiệm điển hình bao gồm khả năng chịu điện môi, độ tăng nhiệt, khả năng chịu ngắn mạch, độ bền cơ học và phân loại hồ quang bên trong. Chúng tôi có thể cung cấp:

• Báo cáo thử nghiệm loại IEC 62271-200
• Báo cáo thử nghiệm máy cắt chân không IEC 62271-100
• Chứng chỉ quản lý chất lượng ISO 9001
• Khai báo CE/RoHS/REACH theo yêu cầu
• Báo cáo Kiểm tra nghiệm thu của nhà máy (FAT) cho mỗi lô hàng

Tại sao chọn tủ điện cao thế GNEE

• Nguồn giá xuất xưởng- 18+ năm kinh nghiệm sản xuất và xuất khẩu thiết bị đóng cắt.
• Tùy chỉnh OEM- sửa đổi kích thước, xếp hạng thanh cái, nhãn hiệu cầu dao và sơ đồ chuyển tiếp cho SLD của bạn.
• Các thành phần chất lượng cao-- Tùy chọn VS1, VD4, ZN85 VCB; Khả năng tương thích CHINT, Delixi, ABB, Schneider.
• Giao hàng nhanh- đơn vị tiêu chuẩn 25~35 ngày; những dự án cấp bách có thể được xúc tiến.
• Tài liệu đầy đủ- sơ đồ nối dây, hướng dẫn vận hành, báo cáo thử nghiệm, danh sách đóng gói và hỗ trợ vận chuyển đường biển.

Yêu cầu báo giá

Nếu bạn đang tìm nguồn cung ứngtủ điện cao thếcho trạm biến áp hoặc dự án phân phối điện của bạn, hãy liên hệ với GNEE Electric ngay hôm nay. Chúng tôi sẽ cung cấp bảng giá tủ đóng cắt mạ kim loại KYN61-40.5 mới nhất, bản vẽ kỹ thuật và tiến độ giao hàng trong vòng 24 giờ.

Hãy liên hệ với chúng tôi để biết bảng giá tủ điện cao thế KYN61-40.5 mới nhất.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa KYN28-12 và KYN61-40.5 là gì?
Đáp: KYN28-12 là tủ đóng cắt bọc kim loại 12 kV để phân phối điện áp trung thế-. KYN61-40.5 là tủ đóng cắt điện áp cao 40,5 kV được sử dụng trong các trạm biến áp sơ cấp và các lộ xuất tuyến điện áp cao.

Câu 2: Tôi có thể sử dụng nhãn hiệu cầu dao chân không của riêng mình không?
Đ: Vâng. Chúng tôi có thể cài đặt các mẫu VCB VS1, VD4, ZN85 hoặc-do khách hàng chỉ định, miễn là chúng phù hợp với giao diện xe tải và xếp hạng điện.

Câu 3: Bạn có hỗ trợ mạng 50 Hz và 60 Hz không?
Đ: Vâng. Tủ điện đóng cắt KYN61-40.5 được thiết kế cho cả hệ thống 50 Hz và 60 Hz, phù hợp với thị trường Đông Nam Á, Trung Đông, Châu Phi, Châu Mỹ Latinh và các thị trường xuất khẩu khác.

Q4: Những tài liệu nào được bao gồm khi giao hàng?
A: Sơ đồ nối dây, hướng dẫn vận hành, báo cáo thử nghiệm, danh sách đóng gói và bản sao chứng chỉ. Việc kiểm tra của bên thứ ba-(SGS/BV/TÜV) có thể được sắp xếp theo yêu cầu.

Câu 5: Làm cách nào để nhận được báo giá tủ thiết bị đóng cắt KYN61-40.5?
Đáp: Gửi cho chúng tôi sơ đồ đường đơn, dòng điện định mức, mức-ngắn mạch, ưu tiên cầu dao và cổng đích. Kỹ sư của chúng tôi sẽ trả lời đầy đủtủ điện cao thếbáo giá trong vòng 24 giờ.
