Các thành phần và kết cấu chính của máy biến áp ngâm dầu 750 kVA

Hiểu cấu trúc bên trong của thiết bị điện là bước đầu tiên để đảm bảo độ tin cậy lâu dài của lưới điện.



TạiGNEE, chúng tôi là công ty toàn cầu hàng đầuMáy biến áp ngâm dầu 750 kVAnhà sản xuất và nhà cung cấp chuyên cung cấp các giải pháp năng lượng-hiệu suất cao cho các lĩnh vực công nghiệp và tiện ích.



Với hơn 18 năm kinh nghiệm về kỹ thuật xuất sắc, nhà máy của chúng tôi sản xuất máy biến áp tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt nhất (IEC, IEEE và ANSI).



Hướng dẫn này cung cấp một bản phân tích khoa học vềMáy biến áp ngâm dầu 750 kVAcấu trúc, giúp các chuyên gia mua sắm và kỹ sư đưa ra quyết định sáng suốt về nhu cầu phân phối điện của họ.





Hiệu suất của máy biến áp chủ yếu được xác định bởi trái tim điện từ của nó. trong mộtMáy biến áp ngâm dầu 750 kVA, lõi và cuộn dây hoạt động song song để tạo điều kiện chuyển đổi điện áp với tổn thất năng lượng tối thiểu.



Lõi từ tính thấm cao-

GNEE sử dụng thép silicon định hướng (CRGO) dạng hạt có chất lượng cao,-cán nguội-(CRGO) làm lõi. Lõi được xây dựng bằng phương pháp xếp chồng "khớp" nhiều bước, giúp giảm đáng kể tổn thất khi không tải và mức độ tiếng ồn. Lõi cũng được xử lý bằng lớp phủ cách điện đặc biệt để ngăn dòng điện xoáy lưu thông, đảm bảoMáy biến áp ngâm dầu 750 kVAvẫn mát và hiệu quả dưới tải liên tục.



Cuộn dây đồng hoặc nhôm chính xác

Các cuộn dây là “cơ bắp” của máy biến áp. Đối với chúng tôiMáy biến áp ngâm dầu 750 kVAcác mô hình, chúng tôi sử dụng đồng điện phân-có độ tinh khiết cao hoặc nhôm-cao cấp. Mỗi lớp được ngăn cách bằng giấy cách điện mật độ-cao đã được sấy khô-chân không để đảm bảo độ bền điện môi tối đa. Cấu trúc cuộn dây được thiết kế để chịu được sự giãn nở nhiệt và ứng suất cơ học của các sự kiện ngắn mạch.



Hình ảnh chi tiết bên trong của lõi và cuộn dây máy biến áp ngâm dầu 750 kVA





Tính toàn vẹn về cấu trúc và hiệu quả làm mát của mộtMáy biến áp ngâm dầu 750 kVAlà những gì xác định tuổi thọ của nó. Vì các thiết bị này thường hoạt động trong môi trường ngoài trời khắc nghiệt nên bình chứa phải vừa bền vừa dẫn nhiệt.



Vách bể dạng sóng và bộ tản nhiệt

Sự tản nhiệt trong bộ phận chứa đầy dầu đạt được thông qua đối lưu tự nhiên (ONAN). Thành bể của GNEEMáy biến áp ngâm dầu 750 kVAđược thiết kế với các cánh tản nhiệt dạng sóng hoặc bộ tản nhiệt có thể tháo rời. Điều này làm tăng diện tích bề mặt tiếp xúc với không khí, cho phép dầu biến thế nguội nhanh chóng khi nó lưu thông. Bể chứa của chúng tôi được làm bằng các tấm thép có độ bền-cao, được bắn-và sơn tĩnh điện-để chống ăn mòn ở các khu vực ẩm ướt hoặc ven biển.



Quy trình chiết dầu chân không

Để đảm bảo dầu cách nhiệt hoạt động ở mức cao nhất, GNEE áp dụng quy trình nạp chân không{0}}nghiêm ngặt. Bằng cách loại bỏ tất cả không khí và độ ẩm ra khỏi bể trước khi bịt kín, chúng tôi ngăn chặn quá trình oxy hóa của dầu biến thế. Sự quan tâm tỉ mỉ này đếnMáy biến áp ngâm dầu 750 kVAcấu trúc đảm bảo tuổi thọ sử dụng thường vượt quá 25 năm.





A Máy biến áp ngâm dầu 750 kVAđược trang bị một số bộ phận quan trọng bên ngoài giúp kết nối và bảo vệ máy móc bên trong khỏi bị lỗi.



Ống lót điện áp cao và thấp:Những chất cách điện bằng sứ hoặc nhựa này cho phép cáp điện đi vào bể mà không cần nối đất. GNEE đảm bảo rằng tất cả các ống lót trênMáy biến áp ngâm dầu 750 kVAđược kiểm tra khoảng cách đường rò và khả năng chống phóng điện.



Nhấn vào Trình thay đổi:Để điều chỉnh sự dao động của điện áp tiện ích, bộ đổi vòi ngắt mạch 5-vị trí hoặc 7 vị trí là tiêu chuẩn. Điều này cho phép người vận hành duy trì điện áp thứ cấp ổn định (ví dụ: 400V) ngay cả khi điện áp đầu vào thay đổi.



Bình bảo quản và bình thở gel silica:Đối với các thiết bị lớn hơn, bể bảo quản cho phép dầu giãn nở và co lại khi nhiệt độ thay đổi. Ống xả silica gel loại bỏ độ ẩm từ không khí "hít vào" bởi máy biến áp, giữ cho dầu khô.



Bộ điều chỉnh vòi máy biến áp và vòi điều chỉnh điện áp





Để hỗ trợ nhóm kỹ thuật của bạn, chúng tôi đã biên soạn các thông số cấu trúc tiêu chuẩn choMáy biến áp ngâm dầu 750 kVA.

Thành phần	Thông số kỹ thuật	Chất liệu/Loại
Công suất định mức	750 kVA	Cuộn dây đồng / nhôm
Vật liệu cốt lõi	Thép silicon CRGO	Cấp độ thấm-cao
Loại làm mát	ONAN (Dầu tự nhiên Không khí tự nhiên)	Bể sóng / Bộ tản nhiệt
Lớp cách nhiệt	Lớp A	Dầu khoáng tinh luyện-cao
Nhóm vectơ	Dyn11 / Yyn0	Phân phối chuẩn
Mức độ bảo vệ	IP55 / IP65	Thời tiết-Niêm phong chống chịu thời tiết
Phụ kiện tiêu chuẩn	Nhiệt kế, đồng hồ đo mức dầu, van giảm áp	Thép không gỉ / Đồng thau
Phạm vi nhấn	±2 x 2.5%	Tắt-Mạch vận hành thủ công





Chọn GNEE có nghĩa là hợp tác với nhà sản xuất ưu tiên độ chính xác kỹ thuật (EEAT). Của chúng tôiMáy biến áp ngâm dầu 750 kVAcấu trúc là kết quả của nhiều thập kỷ nghiên cứu về khoa học vật liệu và kỹ thuật điện.



Kiểm tra nâng cao:Mỗi thiết bị đều trải qua bài kiểm tra định kỳ (kiểm tra điện trở, tỷ lệ, cách điện và áp suất) và có thể trải qua các bài kiểm tra điển hình như độ tăng nhiệt độ và kiểm tra xung theo yêu cầu.



Kỹ thuật tùy chỉnh:Bạn cần bố trí ống lót cụ thể hoặc bồn chứa bằng thép không gỉ cho nhà máy hóa chất? Các kỹ sư của chúng tôi có thể tùy chỉnhMáy biến áp ngâm dầu 750 kVAcấu trúc để phù hợp với dấu chân độc đáo của bạn.



Chuyên môn xuất khẩu toàn cầu:Chúng tôi vận chuyển trên toàn cầu với bao bì gia cố để đảm bảo máy biến áp được giao nguyên vẹn, bất kể khoảng cách.

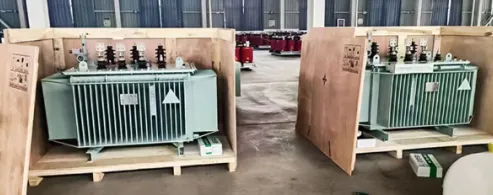

Một máy biến áp ngâm dầu 750 kVA đã hoàn thiện được đặt trong một-hộp gỗ chắc chắn





Sự an toàn được lồng ghép vào chính cấu trúc của sản phẩm của chúng tôi. Trong một GNEEMáy biến áp ngâm dầu 750 kVA, chúng tôi bao gồm:

• Van giảm áp:Để xả áp suất bên trong ngay lập tức trong trường hợp xảy ra hồ quang bên trong.
• Rơle Buchholz (Tùy chọn):Để phát hiện sự tích tụ khí hoặc dòng dầu đột ngột, đưa ra cảnh báo sớm về các lỗi bên trong.
• Các chỉ số nhiệt độ dầu:Có các điểm tiếp xúc báo động và chuyến đi để ngăn ngừa hư hỏng do nhiệt khi quá tải.





Tính toàn vẹn về cấu trúc và chất lượng thành phần của mộtMáy biến áp ngâm dầu 750 kVAkhông thể thương lượng được đối với bất kỳ ai đang tìm kiếm một mạng lưới điện ổn định và hiệu quả. Từ lõi CRGO cao cấp-đến thùng chứa-chống ăn mòn và cuộn dây quấn-chính xác, GNEE đảm bảo rằng mọi thành phần đều được chế tạo để đạt được sự xuất sắc. Là nhà sản xuất hàng đầu, chúng tôi không chỉ cung cấp một sản phẩm mà còn cung cấp giải pháp năng lượng toàn diện được hỗ trợ bởi sự hỗ trợ của chuyên gia và các chứng nhận quốc tế.
